Colector de tubos de vacío CPC INOX

para el calentamiento de agua y como calefacción de apoyo, conectividad en serie

Material del registro: acero inoxidable
Los colectores de tubos de vacío de Ritter Solar son productos de fabricación industrial en grandes series; la fabricación se realiza en Baden-Württemberg. Llama la atención su magnífico diseño, su acabado profesional, su alta calidad y rendimiento energético, así como su buena relación calidad-precio.

Esto garantiza que funcione sin problemas y posea una larga vida útil, ya que los materiales son seguros, anticorrosivos y de alta calidad. La conocida indestructibilidad de los tubos de Ritter Solar se ha certificado mediante el resultado positivo de la prueba de impacto de granizo según el DIN EN 12975-2 y una prueba de choque térmico (informe de inspección ITW n.º 02COL 282).

El desarrollo de los colectores es producto de la unión entre la amplia experiencia de Ritter Solar en el campo de los dispositivos CPC y los más modernos conocimientos en cuanto a técnica de producción.
Colector de tubos de vacío CPC 6 INOX
Colector de tubos de vacío CPC 12 INOX
Ritter Solar
Ritter Solar Colectores al vacío CPC
Colector de tubos de vacío CPC 6 INOX
Ritter Solar CPC 12 INOX colectores al vacío CPC
>>>
Curva de potencia
de los colectores de tubos de vacío de Ritter Solar CPC 6/12/18 INOX
(G = 1000 W/m2)

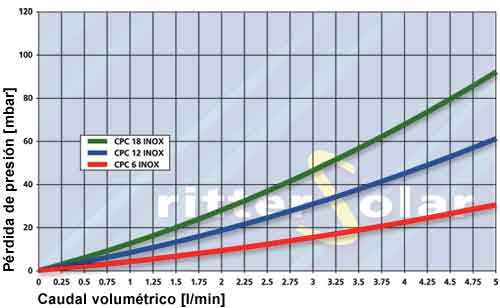

Pérdida de presión
de los colectores de tubos de vacío de Ritter Solar CPC 6/12/18 INOX
Caloportador: Tyfocor LS, temperatura media de 40°C
Última página - Last Page - Letzte Seite
Próxima Página - Next Page - Nächste Seite
Colector de tubos de vacío CPC INOX




%

W/(m2k)

W/(m2k2)





kWh/m2a


kWh/m2a


m


m2

m2

l

kg

bar

°C

mm


mm

CPC 12 INOX

12

64,2

0,89

0,001

1

0,9

651


589


1,39 x 1,64 x 0,1

2,28

2

1,8

37

10

272

15


6

CPC 6 INOX

6

64,2

0,89

0,001

1

0,9

651


589


0,70 x 1,64 x 0,1

1,15

1

0,9

19

10

272

15


6
CPC 18 INOX

18

64,2

0,89

0,001

1

0,9

651


589


2,08 x 1,64 x 0,1

3,41

3

2,6

54

10

272

15


6
Serie

Número de tubos de vacío

η0 con respecto a la apertura, EN 12975

a1 con viento, con respecto a la apertura

a2 con viento, con respecto a la apertura

Kθ,trans (50°), con respecto a la apertura

Kθ,long (50°), con respecto a la apertura

Pronóstico de rendimiento (en Würzburg,
superficie de referencia 3 m2)

Pronóstico de rendimiento (en Würzburg,
superficie de referencia 5 m2)

Dimensiones de cuadrícula
(longitud x altura x profundidad)

Superficie bruta

Superficie de apertura

Capacidad del colector

Peso

Sobrepresión de servicio máx. permitida

Temperatura de parada, máx.

Extensión de conexión,
atornilladurade apriete

Vaina del sensor
Al/ acero inoxidable/ vidrio/ silicona/ PBT/ EPDM/ TE

borosilicato 3.3

nitrito de aluminio


47/37/1,6/1500



RAL 7015


negro

06COL513/1


435/142448



EN 12975, RAL UZ 73, Solar Keymark · ISO 9001

011-7S134R

Material del colector


Material del tubo de vidrio

Material de la capa absorbente selectiva

Tubo de vidrio (diámetro exterior / diámetro interior / espesor de pared / longitud de tubo)

Color (perfil de marco de aluminio,
anodizado)

Color (partes de plástico)

Prueba de choque térmico
/ N.º de prueba ITW

Prueba de impacto de granizo según DIN EN 12975-2 / N.º de prueba TÜV

Otras pruebas y autorizaciones


DIN CERTCO - Número de registro

Pérdida de presiónde los colectores de tubos de vacío de Ritter Solar CPC 6/12/18 OEM
Pérdida de presiónde los colectores de tubos de vacío de Ritter Solar CPC 6/12/18 OEM
Colector de tubos de vacío CPC 6 INOX
Colector de tubos de vacío CPC 12 INOX
Colector de tubos de vacío CPC 6 INOX
Ritter Solar CPC 12 INOX colectores al vacío CPC
